Почему длинная стена — это отдельный вызов для строителя

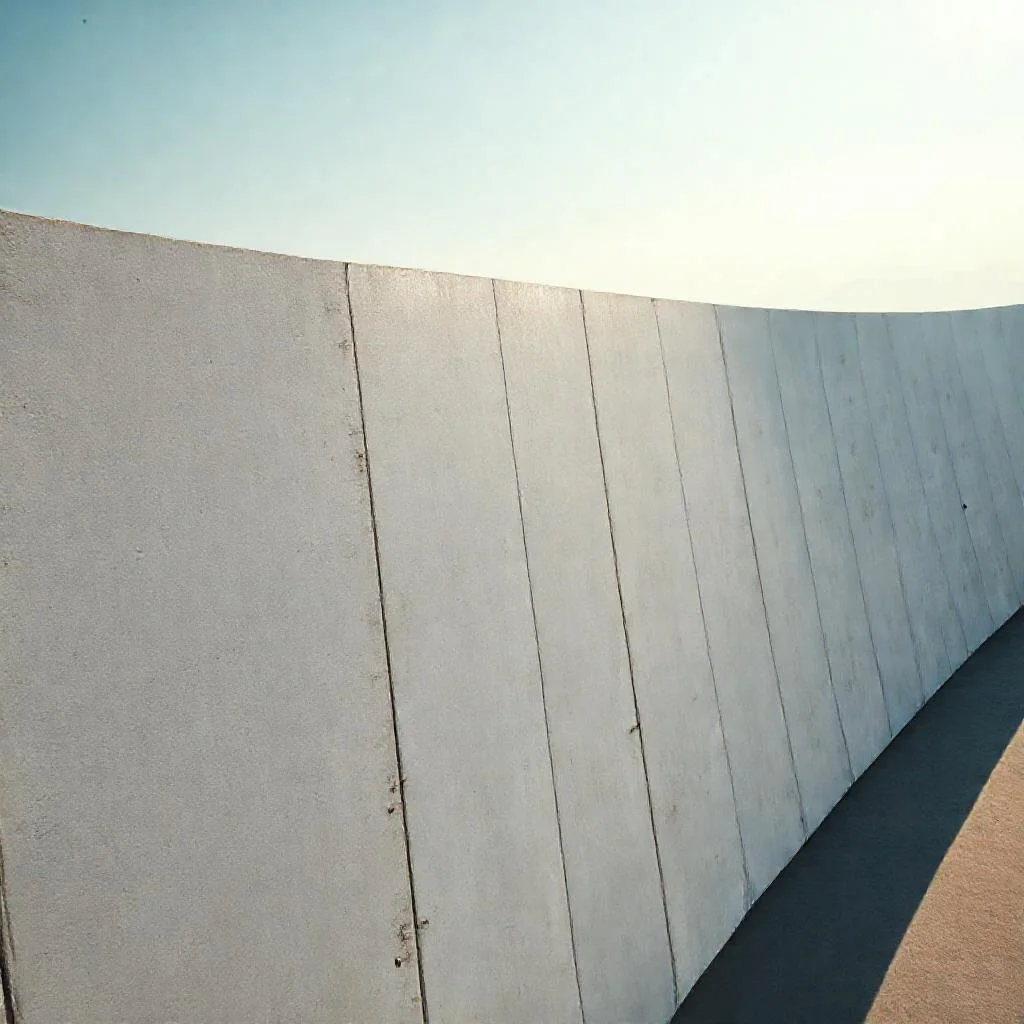

Представьте себе фасад здания протяженностью более 25–30 метров. Летом бетон или кирпич нагревается до +60°C, расширяясь на миллиметры, а зимой сжимается при морозах. Если не дать материалу «дышать», внутренние напряжения разорвут кладку или монолит в самом слабом месте, пустив трещины по всей плоскости. В коротких стенах температурные подвижки незначительны, но чем длиннее массив, тем критичнее становится разница линейных расширений между центром и краями.
Профессиональное устройство деформационных швов в длинной стене — это не просто прорезь в бетоне, а инженерная система контроля напряжений. Она позволяет разделить монолит на самостоятельные температурные блоки, каждый из которых работает автономно, не передавая разрушительное усилие соседнему участку. При этом сам шов превращается в слабое место конструкции, если не продумать его гидроизоляцию, заполнение и защиту от внешних факторов.
Виды швов и их конструктивные отличия
В зависимости от назначения деформационные разрезы делятся на температурные, осадочные и сейсмические. Для длинных стен основным является именно температурный тип, который компенсирует сезонные колебания и усадку материала. Осадочные же швы устраивают на границе участков с разной нагрузкой, чтобы предотвратить крен или неравномерную просадку фундамента.
Конструктивно шов редко бывает «пустым». Внутри него размещают упругий заполнитель (например, вилатерм или специальные мастики), который принимает на себя деформацию, и влагозащитный барьер снаружи. С точки зрения функциональности, шов должен работать на сжатие и растяжение одновременно, сохраняя герметичность на протяжении десятилетий.
«Правильно спроектированный температурный шов невидим глазу, но его отсутствие видно каждому в виде рваных трещин на фасаде. Это та часть инженерии, где ошибки прощают только один раз — на стадии строительства».
Технология устройства: от разметки до герметизации
Начальный этап требует точного расчета: шаг швов принимается по СНиП в зависимости от материала и климатической зоны. Для неотапливаемых бетонных сооружений шаг может составлять 15–20 метров, для кирпичных стен — до 10–15 метров. Разметка осей будущих прорезей выполняется с помощью лазерного нивелира, чтобы обеспечить строгую вертикальность и необходимое отклонение по глубине.
В свежеуложенном монолите шов формируют с помощью закладных реек из дерева или пенополистирола, которые извлекают после первичной схватки раствора. В готовой кирпичной кладке используют штроборез или алмазную резку. После устройства прорези полость очищают от пыли и осколков, затем по тыльной стороне прокладывают уплотнительный жгут из вспененного полиэтилена, оставляя верхнюю часть (примерно 25 мм глубины) под полиуретановый герметик.
Типичные ошибки монтажа и как их избежать
Самая распространенная ошибка — попытка залить шов жестким цементным раствором или эпоксидной смолой. Такая «заплатка» превращает компенсатор в монолит, полностью уничтожая его функцию. Стена треснет в другом месте, но уже неконтролируемо, часто по диагонали через весь фасад. Вторая частая недоработка — забытая гидроизоляция в месте примыкания шва к фундаменту и кровле, что приводит к протечкам и коррозии арматуры.
Ключевой принцип грамотного устройства звучит просто: эластичность важнее прочности. Поэтому выбирайте герметики с коэффициентом растяжения не менее 25% (типа силикона низкомодульного или полиуретана). В регионах с агрессивной ультрафиолетовой нагрузкой стоит использовать ленты с металлизированным покрытием, которые отражают солнечные лучи и замедляют старение полимера.
Практические рекомендации для разных материалов
- Для кирпича и газобетона шов выполняется в виде зубчатого соединения, чтобы предотвратить сдвиг отдельных участков по вертикальной плоскости.
- В железобетонных монолитах обязательна развязка арматурного каркаса: прутья разрезают в зоне шва, оставляя свободный зазор для продольной подвижки.
- Для внешней заделки всегда используйте двухкомпонентные мастики, которые сохраняют адгезию при многократном цикле растяжение-сжатие.
- Рекомендуемая температура воздуха для нанесения герметика — от +5°C до +25°C, без осадков и высокой влажности.
Не забывайте о регулярном аудите деформационных швов через 2–3 года после постройки. Даже лучший полиуретан со временем теряет эластичность под воздействием озона и солнечного света. Если обнаружите трещины на поверхности герметика, стоит очистить шов и обновить верхний слой защитной оболочки, не дожидаясь разрушения всей системы.
Как рассчитать идеальный шаг между швами
Точный расчет требует консультации инженера-конструктора, однако для предварительного понимания можно использовать упрощенную формулу: L = 1.5 × √(B × H), где L — длина пролета между швами, B — толщина стены, а H — высота здания. Например, для стены толщиной 400 мм и высотой 6 метров расстояние составит примерно 16 метров. Но эти цифры корректируются в зависимости от армирования и марки бетона.
Важно соблюдать правило: шов должен проходить через все слои стены — от фундамента до карниза или парапета, включая отделку и утеплитель. Если шов не продолжить в кровельном пироге или цокольной облицовке, температурные напряжения найдут обходной путь и спровоцируют локальное разрушение именно на границе раздела сред. Поэтому на этапе проектирования обязательно предусмотрите компенсаторы в примыкающих конструкциях.
Расчет и устройство деформационных швов в длинной стене: ключевые параметры
| Параметр / Характеристика | Температурный шов (основной для длинных стен) | Осадочный шов | Сейсмический шов |
|---|---|---|---|
| Назначение | Компенсация сезонных колебаний температуры и усадки материала | Предотвращение крена или неравномерной просадки фундамента на границе участков с разной нагрузкой | Защита от разрушений при сейсмических воздействиях |
| Рекомендуемый шаг (по СНиП) | Для бетонных неотапливаемых сооружений: 15–20 метров Для кирпичных стен: 10–15 метров |
Определяется расчетом, устраивается на границе участков с разной нагрузкой | Определяется сейсмичностью района и расчетом |
| Особенности конструкции | Шов проходит через все слои стены (от фундамента до карниза/парапета, включая отделку и утеплитель) | Требуется на границе раздела сред с разной нагрузкой | Аналогичен температурному, но с увеличенной шириной раскрытия |
| Заполнение полости шва | Упругий заполнитель (вилатерм) + полиуретановый герметик сверху (глубина ~25 мм) | Упругий заполнитель, гидроизоляция в месте примыкания к фундаменту | Эластичный заполнитель с высоким коэффициентом деформации |
| Требования к герметику | Коэффициент растяжения не менее 25% (силикон низкомодульный или полиуретан) | Высокая адгезия к бетону, влагостойкость | Высочайшая эластичность, устойчивость к циклическим нагрузкам |
Технология устройства: этапы и ошибки
| Этап работ | Правильная технология | Типичные ошибки монтажа | Последствия ошибок |
|---|---|---|---|
| Разметка | Лазерный нивелир для строгой вертикальности, точное соблюдение шага (15–20 м для бетона, 10–15 м для кирпича) | Произвольный шаг без расчета, нарушение вертикальности | Неконтролируемые трещины, уход напряжений в неукрепленные зоны |
| Формирование шва | Свежий монолит: закладные рейки (дерево/пенополистирол), извлечение после первичной схватки Готовая кладка: штроборез или алмазная резка |
Заливка шва жестким цементным раствором или эпоксидной смолой (превращение компенсатора в монолит) | Полная потеря функции шва — стена треснет в другом месте, часто по диагонали через весь фасад |
| Очистка полости | Тщательная очистка от пыли, осколков и грязи перед укладкой жгута | Неполное удаление пыли и мусора | Нарушение адгезии герметика, преждевременное старение системы |
| Укладка жгута | Уплотнительный жгут из вспененного полиэтилена по тыльной стороне; верхняя часть (≈25 мм) остается под герметик | Отсутствие жгута, слишком глубокая или мелкая укладка | Протечки, разрушение герметика при деформациях |
| Герметизация | Полиуретановый герметик (двухкомпонентный для внешней заделки); температура нанесения: от +5°C до +25°C, без осадков | Использование жестких составов (цемент, эпоксидка); нанесение в дождь/при высокой влажности или при температуре ниже +5°C | Герметик не выдерживает деформаций, теряет адгезию, разрушается за 1–2 сезона |
| Гидроизоляция | Обязательный влагозащитный барьер в местах примыкания шва к фундаменту и кровле | Забытая гидроизоляция в зоне примыкания к фундаменту и кровле | Протечки, коррозия арматуры, разрушение конструкции изнутри |
| Защита от ультрафиолета | Использование лент с металлизированным покрытием в регионах с агрессивной УФ-нагрузкой | Отсутствие UV-защиты для герметика | Ускоренное старение полимера, растрескивание |
Расчет шага швов и особенности для разных материалов
| Материал стены | Конструкция шва | Развязка арматуры | Упрощенная формула расчета шага | Правило / Особенность |
|---|---|---|---|---|
| Кирпич / Газобетон | Зубчатое соединение в виде шва | — (арматура не применяется) | Шаг по СНиП: 10–15 метров | Зубчатое соединение предотвращает сдвиг участков по вертикальной плоскости |
| Железобетонный монолит | Прорезь на всю толщину стены | Обязательна: прутья разрезают в зоне шва, оставляя свободный зазор для продольной подвижки | L = 1.5 × √(B × H), где B — толщина, H — высота стены. Пример: B=0.4 м, H=6 м → L ≈ 16 метров |
Шаг корректируется в зависимости от армирования и марки бетона |
Эксплуатация и аудит деформационных швов
| Срок эксплуатации | Требуемые действия | Критические признаки износа | Меры восстановления |
|---|---|---|---|
| Через 2–3 года после постройки | Регулярный аудит состояния швов | Потеря эластичности полиуретана под воздействием озона и солнечного света | Очистка шва и обновление верхнего слоя защитной оболочки |
| При обнаружении трещин на поверхности герметика | Немедленное обследование всей системы | Трещины на герметике, частичное отслоение от стенок шва | Очистить полость, удалить поврежденный герметик, нанести новый слой полиуретана или силикона (растяжение ≥25%) |
Ключевой принцип грамотного устройства: эластичность важнее прочности. Шов должен работать на сжатие и растяжение одновременно, сохраняя герметичность на протяжении десятилетий. «Правильно спроектированный температурный шов невидим глазу, но его отсутствие видно каждому в виде рваных трещин на фасаде».
Ключевые вопросы при устройстве деформационных швов
Почему длинную стену нельзя строить без деформационного шва?
Из-за температурных расширений и усадки материала. В длинных стенах (более 25–30 метров) разница линейных расширений между центром и краями становится критической, что вызывает внутренние напряжения и приводит к неконтролируемым трещинам по всей плоскости.
Какие ошибки чаще всего допускают при монтаже деформационного шва?
Главная ошибка — заполнение шва жёстким цементным раствором или эпоксидной смолой, что превращает компенсатор в монолит и уничтожает его функцию. Вторая — отсутствие гидроизоляции в местах примыкания шва к фундаменту и кровле.
Какой материал используют для заполнения шва?
Для компенсации деформаций внутри шва применяют упругие заполнители (например, вилатерм, вспененный полиэтилен). Сверху оставляют полость глубиной около 25 мм и заполняют её герметиком с коэффициентом растяжения не менее 25% (полиуретан, низкомодульный силикон).
Как правильно рассчитать шаг между швами?
Точный расчёт делает инженер, но есть упрощённая формула: L = 1.5 × √(B × H), где B — толщина стены, H — высота здания. Например, для стены 400 мм и высоты 6 метров шаг составит примерно 16 метров. Также нужно учитывать материал и климатическую зону.
Нужно ли продолжать шов через все слои стены?
Да, шов должен проходить через все слои — от фундамента до карниза, включая утеплитель и отделку. Если шов не продолжить в кровельном пироге или цокольной облицовке, напряжения найдут обходной путь и вызовут разрушение на границе сред.
