Технология армированного пояса: почему газобетону нужен стальной каркас
Газобетон — материал капризный в плане точечных нагрузок. Его пористая структура отлично держит равномерное сжатие, но мгновенно разрушается под давлением балки перекрытия, вес которой концентрируется на небольшой площади. Представьте, что вы ставите тяжелый шкаф на лист пенопласта — ножки просто продавят его. Здесь работает тот же принцип, только цена ошибки — трещины в стенах и потеря геометрии всей коробки дома.
Армопояс — это монолитная железобетонная лента, которая принимает на себя нагрузку от деревянных балок и равномерно распределяет её по всей периметральной стене. Он работает как жесткий обруч, стягивающий коробку и компенсирующий распорные усилия. Без этого элемента деревянное перекрытие, которое само по себе имеет свойство «дышать» при изменении влажности, начнет разрушать хрупкие торцевые блоки уже в первую зиму эксплуатации.
Расчет параметров и выбор материалов для заливки
Классическая ошибка новичков — делать пояс «на глаз», уменьшая высоту или экономя на арматуре. Минимальная высота армирующей ленты под деревянные балки должна составлять не менее 20 см, а ширина — строго соответствовать толщине несущей стены. Если вы планируете утеплять фасад, допускается сделать пояс уже стены на 3-5 см, но тогда потребуется несъемная опалубка из пенополистирола, которая одновременно станет теплоизоляционным слоем.
Для связывания каркаса используйте арматуру сечением 10-12 мм с ребристой поверхностью (класс А400). Пространственный каркас вяжется в два ряда: нижний принимает на себя изгибающие нагрузки, верхний — страхует от скалывания при усадке. Бетон для заливки лучше заказывать марки М300 (B22.5) — он оптимален по соотношению прочности и скорости схватывания. Если мешаете самостоятельно, добавьте пластификатор: он повысит текучесть смеси, что критично для заполнения тонких зазоров вокруг арматуры.
Устройство опалубки: щиты, U-блоки или хитрости с кирпичом
Самый популярный способ — съемная опалубка из обрезной доски толщиной 25 мм. Здесь главное — правильно закрепить щиты, чтобы их не расперло давлением бетона. Используйте стяжные шпильки или длинные саморезы, а по верху щитов обязательно поставьте распорки через каждые 60-80 см. Чтобы внутренняя плоскость получилась ровной, обейте доски пергамином или плотной пленкой — так вы сэкономите на последующем выравнивании.
Существует более технологичный вариант — использование доборных U-образных блоков из газобетона, которые служат несъемной опалубкой. Такой подход ускоряет монтаж и избавляет от кучи деревянного мусора на участке. Единственный минус — эти блоки создают мостики холода, поэтому снаружи их обязательно нужно закрывать экструдированным пенополистиролом. Если бюджет ограничен, можно выложить опалубку из кирпича с внутренней стороны, но этот метод крайне трудоемкий.
Армирование и вязка каркаса: скелет вашей надежности
Недостаточно просто положить пару прутьев в опалубку — нужно создать жесткий пространственный каркас. Используйте хомуты из гладкой арматуры диаметром 6 мм, установленные с шагом 30-40 см. Соединение прутьев по длине выполняйте внахлест с запасом в 40 диаметров стержня, обязательно перевязывая места стыков вязальной проволокой. Не используйте сварку: она нарушает молекулярную структуру металла, делая его хрупким на излом.
Следите за защитным слоем: арматура не должна касаться стенок опалубки. Подложите под нижний ряд специальные пластиковые «стульчики» или куски кирпича, чтобы расстояние до дна составляло минимум 4 см. Это предотвратит коррозию металла. Перед заливкой проверьте уровнем, не перекошен ли каркас — исправить такой дефект после застывания бетона будет невозможно.

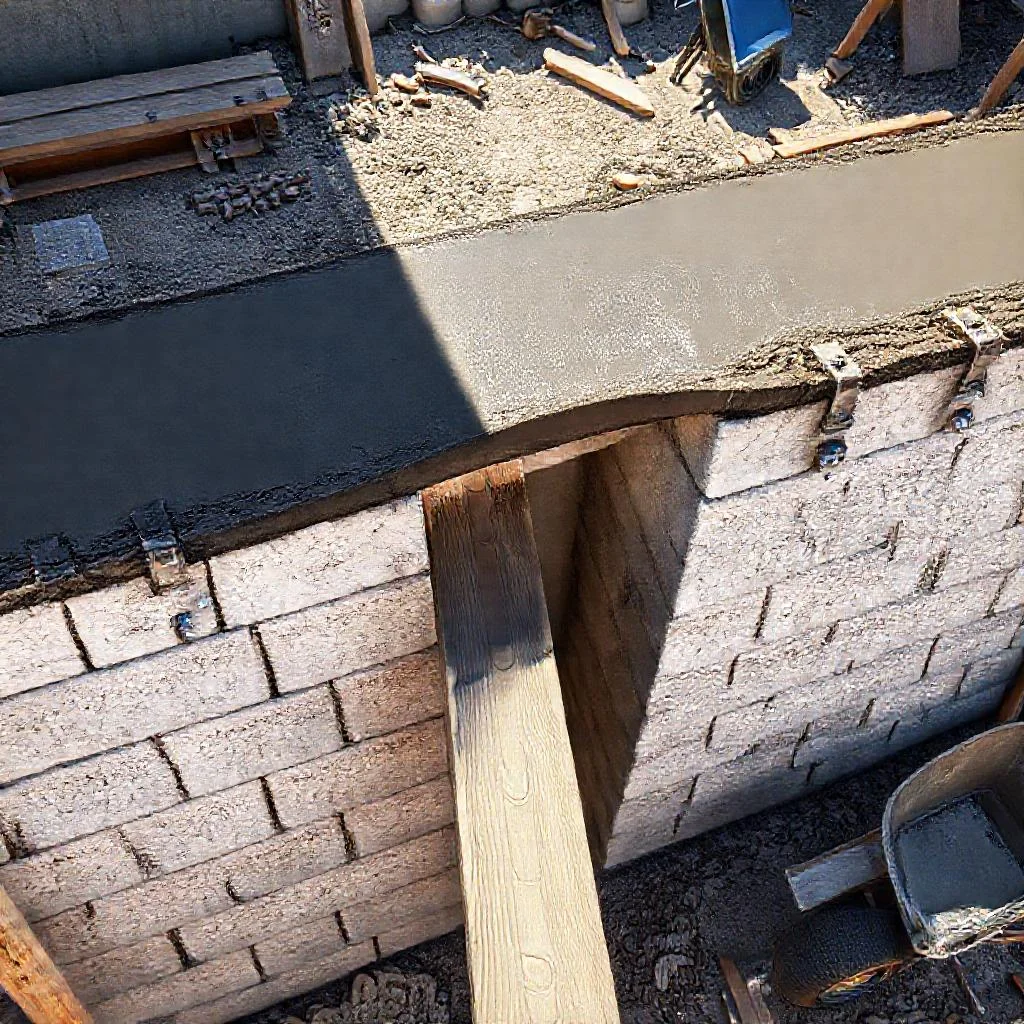

Процесс бетонирования: от миксера до финальной обработки
Заливка армопояса — операция, требующая непрерывности. Если у вас нет возможности залить пояс за один день, лучше заказать готовый бетон с автобетоносмесителя. Подача смеси ведром — это адский труд и почти гарантированное расслоение бетона. При заливке, используйте глубинный вибратор — без него бетон не заполнит все полости, оставив раковины, которые превратятся в точки разрушения при нагрузке. Если вибратора нет, тщательно протыкайте смесь арматурой и простукивайте опалубку снаружи.
После заполнения опалубки, обязательно проверьте ровность верха пояса. Он должен быть идеально горизонтален — это база для укладки балок. Лучший инструмент для разравнивания — длинное правило. Когда бетон начнет схватываться (через 1-2 часа), накройте его пленкой, чтобы избежать быстрого испарения влаги. В жаркую погоду первые трое суток поливайте поверхность водой. Полное снятие опалубки допустимо через 7 дней, а нагружать пояс балками — только спустя 28 дней, когда бетон наберет 100% прочности.
Анкеровка балок и защита от холода
Деревянные балки перекрытия нельзя просто положить на бетон — их необходимо жестко зафиксировать. Закрепите анкерные болты или используйте металлические пластины, которые замоноличиваются в еще сырой бетон. На каждый конец балки требуется минимум два крепежных элемента. Между торцом балки и стеной обязательно оставляйте зазор в 3-5 см — это воздушный карман для вентиляции и компенсации температурного расширения древесины.
Помните, что армированный пояс из железобетона — это отличный проводник тепла. Он будет «вытягивать» тепло из дома через холодные углы, если его не изолировать. Обязательно утеплите пояс слоем минваты или пенополистирола толщиной 10 см с наружной стороны. В идеале, делайте это сразу после распалубки, не откладывая на потом. Тщательно обработайте деревянные балки антисептиком до их установки, чтобы они не стали источником плесени в месте примыкания к холодному бетону.
«Армопояс — это не ребро жесткости, а философский стержень дома. Он соединяет хрупкий газобетон и живое дерево в единый организм, способный пережить любые подвижки грунта, не дрогнув и не расколовшись». — практикующий инженер-строитель, стаж 15 лет.
Итоговая схема работ выглядит примерно так, и каждый шаг требует внимания:
- Подготовка основания: очистка верхнего ряда блоков от пыли и укладка первого слоя раствора для выравнивания по горизонтали.
- Контроль геометрии с помощью лазерного нивелира (допуск отклонения — не более 5 мм на 10 метров периметра).
- Монтаж опалубки и обязательная проверка высоты по периметру — углы не должны расходиться более чем на 2 см.
- Вязка каркаса с угловым усилением, где перегибайте хомуты под 45 градусов для распределения изгибающего момента в «зонах риска».
- Заливка бетона одного состава по всему периметру — нельзя заливать одну стену сегодня, а другую через неделю.
Только после выполнения всех этих пунктов можно смело монтировать лаги для будущего пола, зная, что конструкция прослужит несколько десятилетий без капитального ремонта. Уделите этому этапу максимум внимания, ведь перекрытие — это то, что отделяет вас от чердака и соединяет все стены в надежный замкнутый контур.
Сводная таблица параметров устройства армопояса под деревянные перекрытия
| Параметр / Этап | Рекомендуемое значение / Материал | Критические требования и примечания |
|---|---|---|
| Расчетные характеристики и материалы | ||
| Минимальная высота армопояса | от 20 см | Нельзя уменьшать высоту «на глаз» — это приводит к потере несущей способности |
| Ширина армопояса | строго по толщине несущей стены | Допускается сужение на 3–5 см при условии несъемной опалубки из пенополистирола (одновременно служит утеплителем) |
| Класс рабочей арматуры | А400, диаметр 10–12 мм, ребристая | Используется 2 ряда: нижний — на изгиб, верхний — против скалывания при усадке |
| Арматура для хомутов (поперечная) | Гладкая, диаметр 6 мм | Шаг установки хомутов — 30–40 см |
| Марка бетона | М300 (класс B22.5) | Оптимален по прочности и скорости схватывания. При самостоятельном замесе обязательно добавлять пластификатор |
| Устройство опалубки | ||
| Съемная опалубка | Обрезная доска 25 мм | Внутреннюю поверхность обить пленкой или пергамином. Крепление стяжными шпильками/саморезами. Распорки по верху — каждые 60–80 см |
| Несъемная опалубка | U-образные доборные блоки из газобетона | Создают мостики холода — обязательна внешняя изоляция экструдированным пенополистиролом |
| Альтернативный метод (бюджетный) | Кирпичная кладка с внутренней стороны | Высокая трудоемкость, используется редко |
| Армирование и защитный слой | ||
| Нахлест стержней при соединении | 40 диаметров арматуры | Только вязальная проволока, сварка запрещена (делает металл хрупким) |
| Защитный слой (расстояние от арматуры до стенки опалубки и дна) | минимум 4 см | Использовать пластиковые «стульчики» или обломки кирпича. Предотвращает коррозию |
| Процесс бетонирования | ||
| Рекомендуемый способ подачи бетона | Автобетоносмеситель (готовый бетон) | Подача ведрами приводит к расслоению смеси — недопустима для монолитной заливки |
| Уплотнение смеси | Глубинный вибратор | Альтернатива: протыкание арматурой и простукивание опалубки. Без вибрации остаются раковины — точки разрушения |
| Выравнивание верха пояса | Длинное правило | Верх должен быть идеально горизонтален — это база для укладки балок |
| Уход за бетоном после заливки | Накрыть пленкой через 1–2 часа | В жару поливать водой первые 3 суток. Снятие опалубки — через 7 дней, полная нагрузка — через 28 дней (100% прочности) |
| Анкеровка балок и теплоизоляция | ||
| Крепление деревянных балок | Анкерные болты или стальные пластины, замоноличенные в сырой бетон | Минимум 2 крепежных элемента на конец балки. Зазор между торцом балки и стеной — 3–5 см (вентиляция и температурное расширение) |
| Утепление армопояса | Минвата или пенополистирол, толщина 10 см | Монтируется снаружи сразу после распалубки. Железобетон — проводник тепла (мостик холода) |
| Обработка древесины | Антисептик | Обязательна до установки балок, предотвращает плесень в месте контакта с холодным бетоном |
| Контроль геометрии и допуски | ||
| Выравнивание основания под пояс | Слой раствора + очистка от пыли | Укладывается на верхний ряд блоков для горизонтального выравнивания |
| Отклонения по горизонтали | не более 5 мм на 10 метров периметра | Контроль лазерным нивелиром |
| Отклонение высоты по углам | не более 2 см | Проверка перед заливкой |
| Усиление углов каркаса | Перегиб хомутов под 45° | Необходимо для распределения изгибающего момента в «зонах риска» |
| Непрерывность заливки | Бетон одного состава, за один день | Запрещено заливать одну стену сегодня, другую — через неделю |
Частые вопросы по заливке армопояса под деревянные перекрытия
Какая минимальная высота и ширина армопояса для газобетона под деревянные балки?
Минимальная высота армирующей ленты должна составлять не менее 20 см. Ширина пояса должна строго соответствовать толщине несущей стены. Если планируется утепление фасада, допускается делать пояс уже стены на 3-5 см, используя несъемную опалубку из пенополистирола, которая также станет теплоизоляцией.
Какую арматуру и бетон использовать для армопояса?
Для связывания каркаса используйте ребристую арматуру класса А400 сечением 10-12 мм. Пространственный каркас вяжите в два ряда, используя хомуты из гладкой арматуры диаметром 6 мм с шагом 30-40 см. Для заливки лучше всего заказывать бетон марки М300 (B22.5) — он оптимален по соотношению прочности и скорости схватывания. При самостоятельном замесе добавьте пластификатор для лучшей текучести.
Можно ли заливать армопояс частями или нужно делать это за один раз?
Заливка армопояса требует непрерывности. Если нет возможности залить пояс за один день, лучше заказать готовый бетон с автобетоносмесителя. Категорически нельзя заливать одну стену сегодня, а другую через неделю — это создаст слабые швы и нарушит монолитность конструкции. Непрерывная заливка — обязательное условие надежности.
Нужно ли утеплять армопояс и как это правильно сделать?
Да, это обязательно, так как железобетонный пояс — отличный проводник тепла и создает мостики холода. Необходимо утеплить пояс снаружи слоем минваты или пенополистирола толщиной 10 см. В идеале, делать это сразу после распалубки, не откладывая. Если используется несъемная опалубка из U-блоков, их также нужно закрыть экструдированным пенополистиролом снаружи.
Как закрепить деревянные балки перекрытия на армопоясе?
Балки необходимо жестко зафиксировать с помощью анкерных болтов или металлических пластин, которые замоноличиваются в еще сырой бетон. На каждый конец балки требуется минимум два крепежных элемента. Между торцом балки и стеной обязательно оставляйте зазор 3-5 см для вентиляции и компенсации температурного расширения древесины.
