Геометрия стыков: почему нахлест решает всё
Монтаж кровельного покрытия — это не просто механическое закручивание саморезов. Это работа с точной геометрией, где каждый миллиметр смещения волны превращается в потенциальную течь или деформацию листа. Нахлест — это невидимый «замок» вашей крыши, который принимает на себя основную нагрузку от осадков и ветра. Ошибка в расчете этого параметра сводит на нет защитные свойства даже самой дорогой стали с полимерным покрытием.
Опытные кровельщики знают: большинство протечек возникает не из-за пробоя металла, а из-за неверно смоделированного стыка. Капиллярная пауза, высота волны и угол наклона ската работают как единая система. Если вы нарушаете эту взаимосвязь, то вода рано или поздно найдет лазейку, а конденсат — место для коррозии.
Таблица зависимости: угол ската и ширина перекрытия
Главное правило профессионала — нахлест не бывает универсальным. Он всегда привязан к уклону кровли: чем положе крыша, тем агрессивнее водный поток, движущийся по ней. На пологих скатах вода уходит медленнее, а значит, зона стыка должна быть максимально герметичной и широкой. Для крутых кровель, где осадки скатываются стремительно, допустимы более экономичные значения перехлеста.
Возьмите за основу простую аксиому: при наклоне до 15 градусов боковое перекрытие должно составлять не менее двух волн, а вертикальное — от 25 сантиметров. Если угол превышает 30 градусов, допустимо сокращение бокового нахлеста до одной волны, а вертикального — до 15 сантиметров. Но помните, что эти цифры действительны только для гладких профилей; для штампованных с глубоким рельефом расчет ведется индивидуально.
- Угол наклона 12–15° — строго две волны по горизонтали и 250 мм по вертикали.
- Наклон 15–30° — одна волна (горизонталь) и 200 мм (вертикаль).
- Уклон свыше 30° — одна волна и 150 мм при условии использования уплотнительной ленты.
- Для сложных ендов и примыканий всегда добавляйте запас в 50 мм к базовому значению.
Монтажная смекалка: как выставить листы без брака

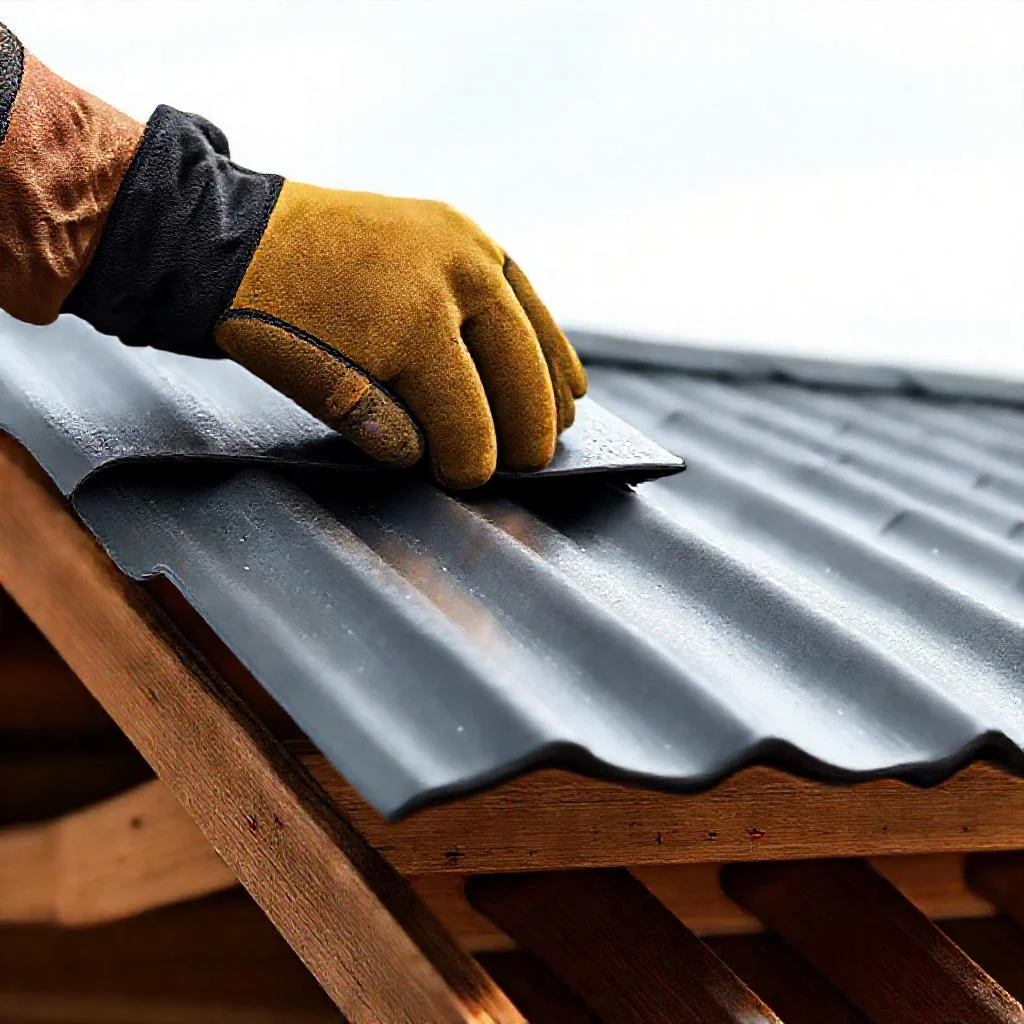

Прежде чем затягивать первый саморез, визуализируйте весь ряд целиком. Каждый последующий лист должен ложиться на предыдущий так, чтобы поперечная кромка попадала точно в капиллярную канавку. Если вы смонтируете лист с перекосом хотя бы на 10 мм, то при стыковке следующего полотна получите расхождение замков. Это не исправить подгибанием — металл наклепается и потеряет защитный слой цинка в месте деформации.
Используйте тактику выравнивания по карнизу, а не по торцу. Сначала наживите лист на два крайних самореза, чтобы он мог слегка «играть». Затем, подбивая его ладонью снизу вверх, добейтесь идеального совмещения волн по всей длине нахлеста. Только после того как вы услышите характерный щелчок замка (скрытого крепления), можно фиксировать лист окончательно.
Критичные узлы: где нахлест требует усиления
Самое уязвимое место любой кровли — не плоскость, а примыкания к стенам, трубам и ендовам. Здесь классическая схема перехлеста не работает, потому что вода меняет направление движения и скапливается в карманах. Для таких зон обязателен дополнительный слой гидроизоляции и использование специальных планок, заводимых под верхний лист на глубину не менее 150 мм.
Отдельный разговор о коньковом элементе. Его нахлест должен быть меньше, чем у рядовой металлочерепицы, чтобы обеспечить вентиляцию подкровельного пространства. Обычно достаточно 80–100 мм, но при этом обязательно прокладывается уплотнитель, который защищает от задувания снега. Помните: слишком плотный конек — это гарантия конденсата и гниения стропильной системы.
«Кровля — это искусство управлять водой. Мастер не спорит с потоком, а заранее уступает ему дорогу, задавая верный вектор через каждый стык и каждый миллиметр нахлеста».
Технология ошибок: чего не прощает металл
Распространенная беда новичков — использование битумной мастики или герметика на стыках вместо штатной уплотнительной ленты. Металл имеет высокий коэффициент температурного расширения, и любой застывший герметик при перепаде температур будет создавать точечное напряжение. Это приведет к вырыванию крепежа и деформации листа в зоне нахлеста. Единственное допустимое исключение — специальный кровельный скотч на бутилкаучуковой основе, который сохраняет эластичность при морозе до -50°C.
Вторая фатальная ошибка — экономия на длине листа. Смонтировать один лист от конька до карниза всегда надежнее, чем делать поперечный стык на ровном скате. Если же без стыка не обойтись, располагайте его строго в ряд (по одной линии), а не вразбежку, как сайдинг. Только линейное расположение поперечных швов с правильным перехлестом позволит создать ровный замок без ступенек, о которые спотыкается вода во время ливня.
Финишный контроль: проверка допусков и герметичности
После завершения укладки проведите ревизию каждого соединения. Возьмите правило длиной 2 метра и приложите его к нахлесту — зазор между инструментом и металлом не должен превышать 2 мм. Если щель больше, значит, лист «повело» при вкручивании самореза, и замок сомкнулся не полностью. Такой участок необходимо ослабить, выровнять и затянуть вновь, иначе сюда будет задуваться косой дождь.
Проверьте линию волнистости готового покрытия. Нахлесты должны образовывать единую плоскость без выпуклостей и провалов. В идеале вы не должны на ощупь найти место стыка листов, если проведете ладонью по кровле. Добиться такого эффекта сложно, но именно этот показатель отличает ювелирную работу от поверхности, которая прослужит максимум пару сезонов.
Ключевые параметры нахлеста металлочерепицы: углы, допуски и контроль
| Параметр стыка | Уклон 12–15° (пологие скаты) | Уклон 15–30° (стандартные крыши) | Уклон свыше 30° (крутые скаты) | Особые зоны (ендовы, примыкания, конек) |
|---|---|---|---|---|
| Боковой нахлест (по горизонтали) | Строго 2 волны профиля | 1 волна профиля | 1 волна профиля | Классическая схема не работает — требуется индивидуальный расчет |
| Вертикальный нахлест (по длине листа) | Не менее 250 мм | 200 мм | 150 мм (обязательно с уплотнительной лентой) | Для примыканий к стенам и трубам — заведение планки под верхний лист от 150 мм |
| Нахлест конькового элемента | — | — | — | 80–100 мм (меньше рядового, для вентиляции) + обязательный уплотнитель |
| Дополнительный запас к базовому значению | — | — | — | +50 мм для сложных ендов и узлов примыкания |
| Допуск на перекос при монтаже | Критический порог — 10 мм. Превышение ведет к расхождению замков и не исправляется подгибанием (теряется цинковый слой) | |||
| Допуск зазора под 2-метровым правилом | Не более 2 мм. Если щель больше — лист «повело», узел требуется ослабить, выровнять и затянуть заново | |||
| Тип герметизации стыков | Только штатная уплотнительная лента или бутилкаучуковый скотч (эластичен до -50°C) | Абсолютно исключены: битумная мастика и отверждаемые герметики (создают точечное напряжение при температурном расширении металла) | ||
| Расположение поперечных швов | Строго линейно, в один ряд. Монтаж «вразбежку» (как сайдинг) запрещен — создает ступеньки для воды | |||
| Визуальный контроль качества | Готовая плоскость не должна иметь выпуклостей/провалов. Место стыка не должно прощупываться ладонью | |||
Ключевые вопросы о нахлесте металлочерепицы
Как рассчитать нахлест в зависимости от угла наклона крыши?
Нахлест всегда привязан к уклону. При наклоне до 15° боковой нахлест — не менее двух волн, вертикальный — от 25 см. При 15–30° — одна волна и 200 мм. Свыше 30° — одна волна и 150 мм, но с обязательной уплотнительной лентой. Для сложных узлов добавляйте запас 50 мм.
Почему нельзя использовать герметик вместо уплотнительной ленты в зоне нахлеста?
Металл имеет высокое температурное расширение. Застывший герметик создает точечное напряжение, что приводит к вырыванию крепежа и деформации листа. Допустим только специальный бутилкаучуковый скотч, сохраняющий эластичность до -50°C.
Как правильно выровнять листы при монтаже, чтобы избежать перекоса?
Выравнивайте по карнизу, а не по торцу. Наживите лист на два крайних самореза, затем подбивайте ладонью снизу вверх до щелчка замка. Это гарантирует идеальное совмещение волн. Перекос более 10 мм вызовет расхождение замков, которое нельзя исправить подгибанием.
Что делать, если поперечный стык неизбежен на ровном скате?
Располагайте стыки строго линейно (в один ряд), а не вразбежку. Только линейное расположение с правильным перехлестом создаст ровный замок. Используйте лист от конька до карниза, если это возможно — это всегда надежнее поперечного соединения.
Как проверить качество выполненного нахлеста после укладки?
Приложите правило длиной 2 м к стыку — зазор не должен превышать 2 мм. Проведите ладонью по кровле: место стыка не должно ощущаться. Если щель больше, ослабьте саморезы, выровняйте лист и затяните вновь.
